Entdecken Sie unsere Lösungen für verteiltes Mautsystem

Komplettlösung für eine vollständig EETS-konforme OBU

In modernen Nutzfahrzeugen übernehmen Software und E/E-Architektur zunehmend Aufgaben, die zuvor von dedizierter Hardware ausgeführt wurden. Die Distributed Tolling Solution von VDO nutzt vorhandene On-Board-Ausrüstung, insbesondere den Smart Tachographen mit präzisen GNSS-Daten und integriertem DSRC-Modem für Mauterhebungszwecke. Als zentrales Element einer verteilten On-Board-Equipment-Lösung (OBE) erhöht sie die Sicherheit und den Manipulationsschutz deutlich und lässt sich über die Plug-and-Play-Lösung VDO Link mit der VDO Tolling Proxy Cloud verbinden.

  • VDO-Tolling-Infographic-01
  • VDO-Tolling-Infographic-02
  • VDO-Tolling-Infographic-03
  • VDO-Tolling-Infographic-01
  • VDO-Tolling-Infographic-02
  • VDO-Tolling-Infographic-03

CRUS-Dienste

Wir bieten die gesamte Produktpalette an, von einzelnen Lohnfertigungsprodukten bis hin zu Komplettlösungen.

Wir statten Mautanbieter mit allen notwendigen Informationen und Management-Tools aus, um erfolgreiche Straßenbenutzungsgebührensysteme zu entwickeln, einzuführen und zu betreiben.

Lösung für verteiltes Mauterhebungssystem

  • Zukunftssichere und erweiterbare Lösung
  • Höhere Qualität und einfachere Logistik
  • Reduzierte Kosten
  • Erhöhte Sicherheit
  • Bereit für das EU-Mobilitätspaket
  • Ermöglicht weitere Mehrwertdienste
  • DTCO 4.1
     Der neueste Fahrtenschreiber gemäß den Vorgaben des EU-Mobilitätspakets
  • DSRC-Antenne
     Eine dedizierte Kurzstreckenantenne – Standard bei DTCO 4.0 oder höher
  • VDO-Link
     Eine Plug-&-Play-Lösung, die die DTCO-Daten Dritten zur Verfügung stellt.
  • VDO Tolling Proxy
     Der VDO Tolling Proxy bildet die zentrale Datendrehscheibe im Mautsystem: Er sammelt mautrelevante Informationen aus verschiedenen Quellen, verarbeitet diese Daten gemäß den definierten Geschäfts- und Regelsätzen und teilt die verarbeiteten Ergebnisse sicher und in Übereinstimmung mit den Standards mit den teilnehmenden Systemen.
  • EETS-Bereitschaft
     Die Prozesse gewährleisten den reibungslosen Betrieb des Mautsystems – von der Datenerfassung und -verarbeitung bis hin zur Datenübertragung an die Abrechnungssysteme. Die Zertifizierung bestätigt diesen Betrieb formell durch Tests und die Vorlage von Dokumentationen bei den Mautbetreibern und Behörden.

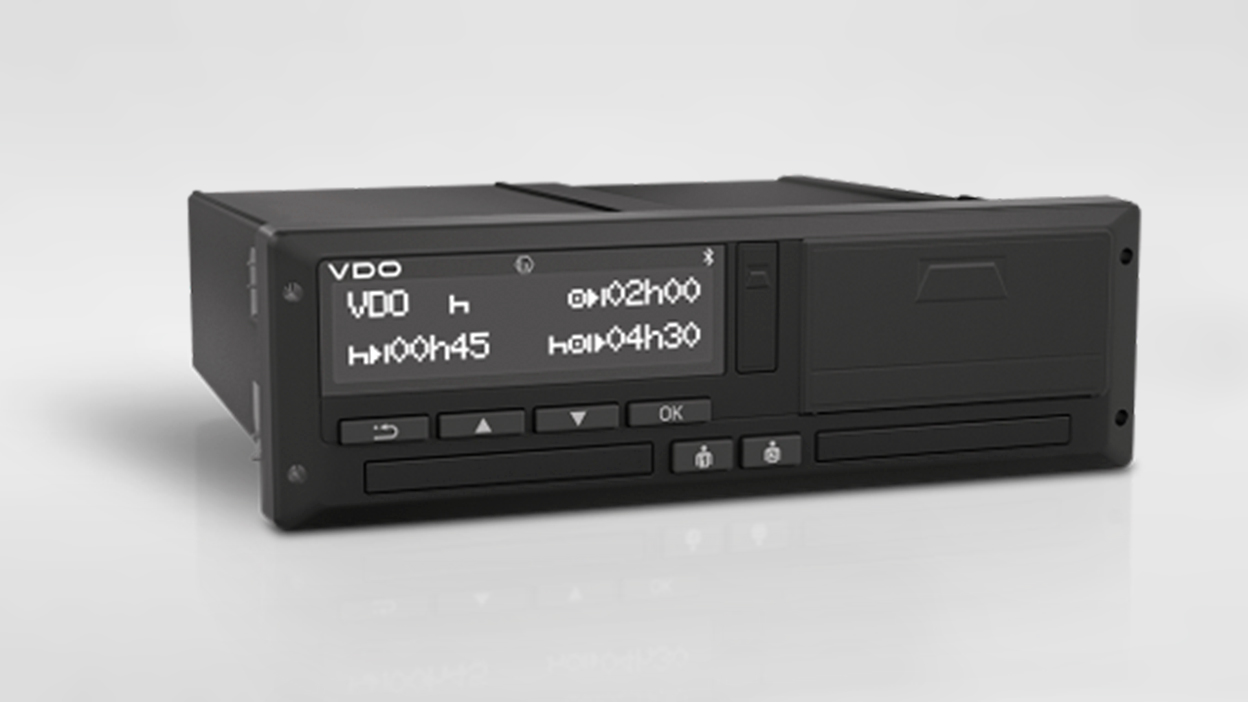

DTCO-4.1-16-9

Intelligenter Fahrtenschreiber DTCO 4.1

Der neue intelligente Fahrtenschreiber der zweiten Generation, der demnächst für alle grenzüberschreitend eingesetzten Nutzfahrzeuge über 2,5 Tonnen vorgeschrieben sein wird, liefert zuverlässige Fahrzeugdaten für die Mauterhebung. Als erste industrielle Anwendung mit sicherem GNSS ermöglicht er überhaupt erst die intelligente Mauterhebung.

Merkmale

  • ITS-Schnittstelle gemäß den Vorschriften
  • Bluetooth Low Energy
  • Neuer GNSS-Empfänger mit Galileo-Authentifizierung (OS-NMA)
  • Dritter interner Bewegungssensor (zusätzlich zu KITAS und GNSS)
  • Hochpräzise interne Uhr für GNSS-Genauigkeit
  • SLI37-Sicherheitscontroller mit erhöhter Leistung und Speicher
  • Hochleistungsfähiger Anwendungscontroller mit größerem Speicher für Aktualisierungen

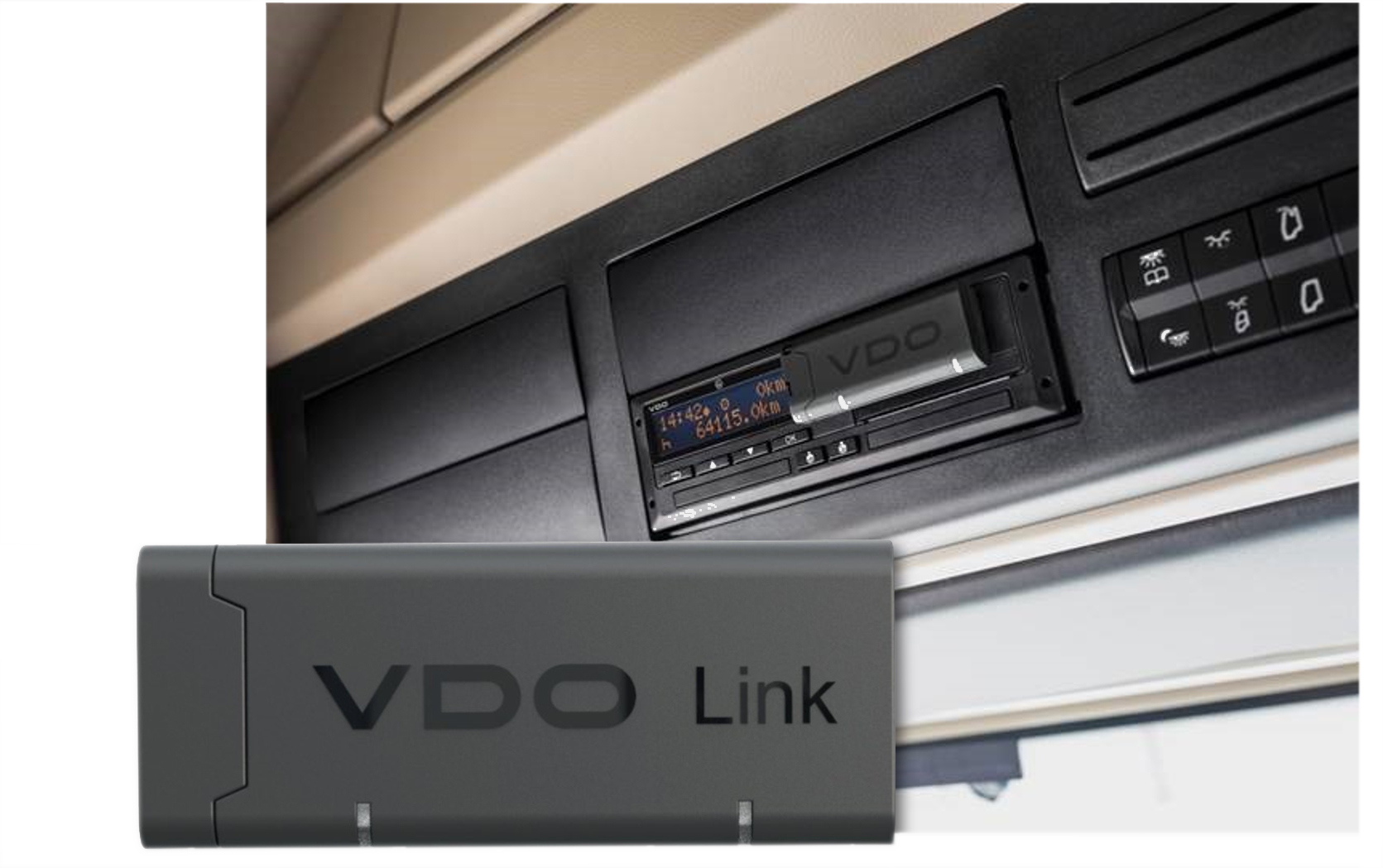

Vdo-Link-Image-1

Telematik- und Mautgerät als Plugin für DTCO

VDO Link verbindet intelligente Fahrtenschreiber mit Online-Flottenmanagementplattformen und ermöglicht als erste Plug-and-Play-Lösung den Fernzugriff und die Echtzeitverarbeitung von Fahrtenschreiberdaten ohne fest installierte Telematikmodule. Dank offener Schnittstellen lassen sich diese Daten auch für Mautsysteme, weitere Anwendungen und Mehrwertdienste nutzen.

Merkmale:

  • Plug-and-Play-Lösung durch Verwendung des DTCO-Frontsteckers
  • HMI: 2 LEDs für Diagnosezwecke. Maut-HMI über DTCO 4.1-Display, Tasten und Summer.
  • Hochempfindlicher Multi-GNSS-Empfänger. GPS / Galileo / GLONASS / BeiDou. Assisted GNSS
  • LTE CAT-Modul mit interner Antenne
  • Für die Mauterhebung: Verwendung des internen DSRC von DTCO.
  • HSM: Integriertes Sicherheitsmodul für ein High-End-Sicherheitskonzept
  • Möglichkeit zur drahtlosen Aktualisierung von Software und Firmware
  • Notstromversorgung zur Unterstützung von Spitzenströmen und für den notwendigen Betrieb nach dem Abschalten
  • eSIM
  • Das Gerät besteht aus Hauptkörper und Adapter.

Integrierte Mautlösungen



Cost
Kosten

Niedrigere Gesamtbetriebskosten; Kommunikationskosten können mit anderen Anwendungen geteilt werden.

Reliability-1000-ICON
Sicherheit

Das System bietet sicheren Systemstart, sichere Updates, geschützten Schlüsselspeicher und eine sichere Cloud-Verbindung.

Specification-1000-ICON
Verordnung

Kompatibel mit den neuesten Mautstandards und Anforderungen europäischer Mautnetze.

Experience-Infotainment
Dienstleistungen

Unterstützung für Transportdienstleister bei der Einführung eines einheitlichen Mautsystems in ganz Europa

Entdecken Sie unsere integrierten Mautlösungen

Komplettlösung für eine vollständig EETS-konforme OBU

Vergessen Sie die Zeiten zahlreicher Mautgeräte im Cockpit: Die integrierte Mautlösung von VDO lässt sich in jedem Nutzfahrzeug einsetzen und fügt sich nahtlos in die Fahrzeugarchitektur ein. Mit einer einzigen hochmodernen OBU 5+, der leistungsstarken VDO Tolling Proxy Cloud und den erforderlichen Zertifikaten für den EETS-Betrieb ebnet sie den Weg in eine zuverlässige und reibungslose Mautzukunft.

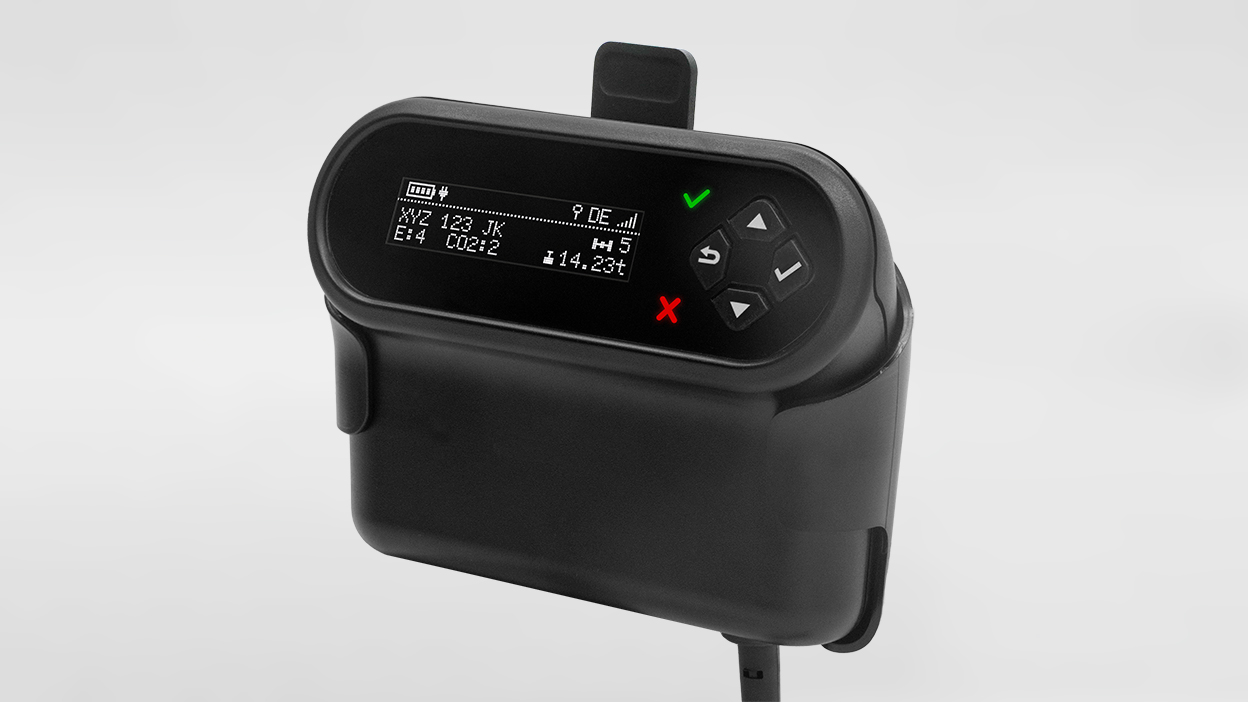

OBU5+-Schräg-Screen-AXX-1-16-9

Tolling On-Board Unit 5+ – eine vollständig EETS-konforme OBU

Die integrierte Mautlösung von VDO basiert auf der Tolling On-Board Unit 5+, einem installationsfreien Plug-and-Play-Gerät, das Bewegungs-, Zonen- und Stillstandserkennung, Protokollierung und Ereignisverfolgung für die Mauterhebung bietet. Es gewährleistet europaweite Abdeckung über 4G (mit 2G-Fallback) und ein hochpräzises GNSS-Modul (< 6 m). Das bewährte DSRC-Modul erfüllt alle relevanten Standards und ist in mehreren europäischen Ländern homologiert.

Merkmale

  • Over-the-Air-Konfiguration (OTA) aller Module.
  • Verschiedene Energiesparmodi.
  • Präzise GNSS-Positionierung.
  • Fahrzeugstillstandserkennung.
  • Synchronisierte Systemzeit.
  • USB-Serviceschnittstelle für Wartungszwecke.
  • Geofencing zur Bereichs- und Zonenerkennung.
  • DSRC-Kommunikation für Mautsysteme.
  • Ereignis- und Reisedatenprotokollierung.
  • Automatischer Systemselbsttest.
  • HMI-Anzeige des aktiven Mautbereichs.
  • Sicherheitsmechanismen zum Schutz von Daten und vor Manipulation.

Tolling Cloud Proxy – Das Gehirn hinter der modernen Mauterhebung

VDO bietet mit dem Tolling Cloud Proxy eine zukunftssichere, skalierbare Komplettlösung für die Verwaltung von Mautgeräten. Die modulare SOA-Plattform stellt Basisdienste und APIs wie OTA-Updates, Fernkonfiguration und Geräteverwaltung sowie mautspezifische Funktionen wie DSRC-Management, Zonengeometrien und Gebührenberichte bereit. So wird sichergestellt, dass Fahrzeugflotten die aktuellen Mautstandards und -anforderungen europäischer Mautgebiete erfüllen.

Modulare SOA-Architektur.

  • Der Tolling Cloud Proxy lädt die DSRC-Vorlage in den Proxy, sendet sie als Personalisierung an die Geräte und wird vom TSP verwendet, um DSRC-Instanzen zu erstellen und sie den jeweiligen Zonenregeln zuzuordnen.
  • Die Zonengeometrie kann im Proxy dynamisch aktualisiert und dann drahtlos an die Geräte gesendet werden, während der TSP mehrere Regeln für jede Zone erstellen und verwalten kann.
  • Die Gebührenberichte gemäß ISO 17575-1 werden aggregiert und über eine Push-API an den Telekommunikationsdienstleister übermittelt.
  • Over-the-Air-Update
    Remote-Software-Updates für die im Feld installierten Geräte
  • Fernkonfiguration
    Aktualisieren, ändern und neue Einstellungen auf den Geräten anwenden
  • Geräteverwaltung
    Visualisierung und automatische Bereitstellung der Geräte
  • SIM-Verwaltung
    Aktivierung, Deaktivierung, Datenverbrauch und Berichte
  • API-Integration
    Kundenspezifische Drittanbieterintegration zur Serviceanreicherung
  • Analysen
    Bewertung der Plattformnutzung
  • Datenweiterleitung
     Paketweiterleitung an den vorgesehenen Kundenserver
  • Sichere Kommunikation
     Ende-zu-Ende-Verschlüsselung mit TLS und Zertifikaten
  • Gesundheitszustand
     Kontinuierliche Feldüberwachung für maximale Verfügbarkeit
  • Protokollanpassung
     Kommunikationseinrichtung mit kundenspezifischen Geräten
  • Protokollierung
     Umfassende Protokollierung zur Fehlerbehebung und Geräteverbesserung

Zonenregeln konfigurieren und aktualisieren

  • Das Geräteverhalten wird je nach Mauterhebungsstatus angepasst.
  • Erstellen Sie DSRC-Instanzen, die den Anforderungen von EFC- und CCC-Anwendungen entsprechen.
  • Bearbeiten Sie die Geometrie des Mautbereichs, um neue Zonen zu erstellen.
  • Proxy bietet die Möglichkeit, neue "Regeln" zu erstellen, die in Zukunft angewendet werden sollen.
  • Das System verwaltet den Regelübergang automatisch zum jeweiligen Datum.
  • Fügen Sie Geräteabonnements für Mautdomänen über die Proxy-API hinzu oder entfernen Sie diese und behalten Sie die Kontrolle über Ihre gesamte Geräteflotte.
